Rullformingsmaskin for kabelbrett Bransjekunnskap

Rullformingsmaskin for kabelbrett: Komplett bransjekunnskapsguide

Den Rullformingsmaskin for kabelbrett er et essensielt utstyr for moderne konstruksjon, elektrisk infrastruktur og industriell produksjon. Den er designet for å produsere kabelbakker effektivt – ryggraden i ethvert organisert kablingssystem i bygninger, datasentre, kraftverk og industrianlegg. Denne veiledningen gir et dypdykk i maskinens teknologi, tekniske parametere, vanlige driftsutfordringer og bransjetrender, med ekspertise fra ledende produsenter som f.eks. Shanghai Sihua Precision Machinery Co., Ltd.

1. Produktoversikt: Rolleformingsmaskinen for kabelbrett

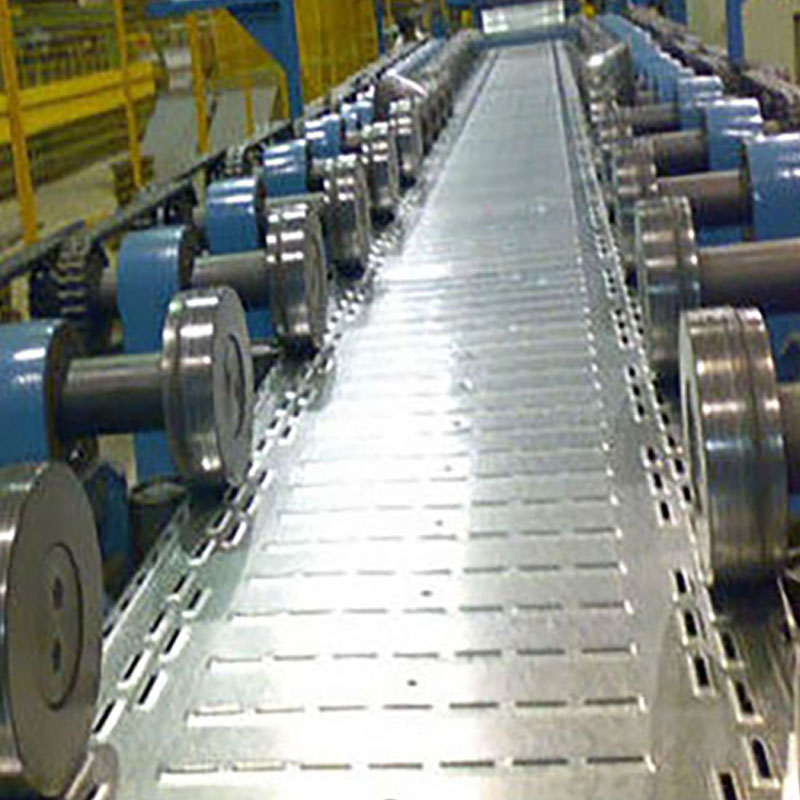

En rulleformingsmaskin for kabelbrett er en kontinuerlig produksjonslinje som forvandler metallspoler – som galvanisert stål, aluminium eller rustfritt stål – til ferdige kabelbakker. Prosessen involverer avvikling, utjevning, rulleforming (bøying av metallet gjennom en serie progressive valser), stansing (for perforerte brett) og skjæring i lengde, alt integrert i et enkelt automatisert system [citat:3][citat:9].

Kjerneproduktinformasjon

Kategori Detaljer
Produktnavn Rullformingsmaskin for kabelbrett
Kjernefunksjon For automatisk og kontinuerlig å forme metallspoler til kabelbakker for å støtte og beskytte elektriske kabler i bygninger, industrianlegg og infrastrukturprosjekter.
Nøkkelteknologi Automatisk høyhastighets flyvende skjærrullformingsteknologi . Dette integrerer formingsprosessen med en flygende skjær som kutter profilen til lengde på farten, og sikrer høy effektivitet og presisjon [sitat:3].
Primære applikasjoner Produserer ulike typer kabelbakker, inkludert solid bunn, perforert, stigetype og kanalbakker for konstruksjons- og industrisektoren [sitat:9][sitat:10].
Hovedfunksjoner
  • Høyhastighets automatisering: Designet for kontinuerlig, effektiv produksjon med minimal manuell intervensjon.
  • Presisjonsskjæring: Integrert flygende eller hydraulisk skjær sørger for nøyaktige og gratfrie kutt, med lengdetoleranser så tette som ±1,0 mm [sitat:3].
  • Holdbarhet: Bygget som kraftig maskineri med herdede valser (f.eks. GCr15-lagerstål) og robuste rammer for langsiktig, stabil drift [sitat:3].
  • Allsidighet: Kan håndtere ulike materialtykkelser og -bredder, og kan utstyres med hydrauliske presser for in-line stansing og hakk [citat:3][citat:7].
Produsent Shanghai Sihua Precision Machinery Co., Ltd. , en profesjonell produsent som spesialiserer seg på FoU av automatiske høyhastighets flyvende skjærrullformingsmaskiner.
Bedriftskompetanse Den company holds 42 bruksmodellpatenter og 11 oppfinnelsespatenter , og fremhever sitt fokus på innovasjon og presisjonsteknikk. Produktutvalget deres inkluderer ulike rulleformingslinjer for konstruksjon og bilindustrien.

2. Kritiske tekniske parametere for produksjonslinjer for kabelbrett

Å forstå de viktigste tekniske parameterne er avgjørende for å velge riktig maskin og optimalisere produksjonen. Følgende tabeller samler data fra industristandarder og produsentens spesifikasjoner.

Materiale og prosesseringsparametre

Parameter Typisk spesifikasjonsområde
Materialtyper Galvanisert stål (GI), Forgalvanisert stål, aluminium, bløtt stål (Q235), rustfritt stål [sitat:3][sitat:7].
Materialtykkelse 0,5 mm til 3,0 mm, avhengig av bruksområde. Vanlige områder: 0,8–2,0 mm for standardbrett, opptil 2,5–3,0 mm for tunge industribrett [sitat:3][sitat:5][sitat:10].
Materialbredde (strimmel) 100 mm til 1000 mm, basert på den utbrettede bredden på brettprofilen [sitat:3].
Material flytestyrke Opptil 350 MPa (50 ksi) for standard høystyrkeapplikasjoner [sitat:3].

Produksjons- og nøyaktighetsparametre

Parameter Typisk spesifikasjonsområde
Produksjonshastighet 10 til 30 meter per minutt, avhengig av profilkompleksitet og stanseoperasjoner. Høyhastighetsmodeller kan nå opp til 20 m/min [citat:3][citat:5][citat:8].
Antall formingsstasjoner 18 til 28 stasjoner, avhengig av kompleksiteten til kabelskinneprofilen og størrelsen [sitat:3].
Rullemateriale og behandling GCr15 (lagerstål) eller høystrekkfast 45# stål, herdet, presisjonsslipt og ofte hardforkrommet for slitestyrke [sitat:3][sitat:7].
Hoveddrivkraft 11 kW til 22 kW, avhengig av linjekonfigurasjon og materialtykkelse [sitat:3][sitat:7].
Skjæremetode Hydraulisk etterskjæring eller høyhastighets flygende saks. Bladmaterialet er vanligvis varmebehandlet Cr12MoV [sitat:3].
Lengdetoleranse ±1,0 mm til ±1,5 mm for standard produksjon [sitat:3].
Stansenøyaktighet Servostyrte stansesystemer kan oppnå nøyaktigheter på ±0,15 mm [sitat:7].

Automatisering og kontrollparametere

Parameter Typisk spesifikasjonsområde
Kontrollsystem Avansert PLS med brukervennlig HMI-berøringsskjerm (f.eks. Siemens, Delta, Mitsubishi). Dette gjør det mulig å lagre flere deloppskrifter, sanntidsparameterjustering og integrert feildiagnose [citat:3][citat:9].
Driftsmodus Automatisk med manuell overstyring for oppsett og feilsøking [citat:3].
Decoiling System Manuell eller hydraulisk avruller med en kapasitet på 3 til 5 tonn [sitat:3].
Sikkerhetsfunksjoner Full beskyttelsesdeksel/vern, nødstoppknapper og overbelastningsbeskyttelsessystemer [sitat:3].

3. Vanlige feil, vedlikehold og feilsøking

Som ethvert komplekst maskineri kan rulleformingslinjer for kabelbrett støte på driftsproblemer. Regelmessig vedlikehold og en klar forståelse av vanlige feil er nøkkelen til å sikre konsistent og effektiv produksjon [citat:2][citat:4][citat:6].

Feilanalyse og løsninger

Vanlig feil Mulige årsaker Løsninger
Maskinen starter ikke / Plutselig stopp Strømforsyningsproblemer, utløste strømbrytere, defekt nødstoppbryter eller PLS-kontrollsystemfeil [citat:2][citat:4]. Sjekk strømkilden og effektbrytere. Tilbakestill nødstoppen. Inspiser og start PLS-systemet på nytt. Undersøk elektriske koblinger for løse eller skader [sitat:2][citat:4].
Feiljustering av rulle Slitasje på ruller, feil første installasjon eller vibrasjoner under drift [sitat:2]. Inspiser rullene regelmessig for slitasje og skift ut om nødvendig. Bruk justeringsverktøy for å justere og sikre valseenheten. Stram alle monteringsboltene [sitat:2].
Inkonsekvent skjærelengde Feiljustering av klippeenheten, defekte sensorer, feil PLS-innstillinger eller slitte skjæreblader [citat:2][citat:4]. Kontroller og juster klippeenhetens innretting. Bekreft PLS-programmet for riktige lengdeinnstillinger. Kalibrer eller bytt ut lengdemåleenheter. Inspiser og bytt ut sløve eller skadede kniver [citation:2][citation:4].
Materialstopp/matingsproblemer Dårlig justert fôringssystem, rusk i fôringsbanen eller feil materialspesifikasjoner [sitat:2]. Juster fôringssystemet og juster spenningen. Rengjør fôringsbanen regelmessig. Sørg for at materialtykkelse og bredde oppfyller maskinspesifikasjonene [sitat:2].
Dårlig produktkvalitet / deformasjon Rullefeiljustering, feil formingstrykk eller inkonsekvent materialspenning [sitat:2]. Juster rullene på nytt og juster formingstrykket. Sørg for jevn materialspenning gjennom hele prosessen. Kontroller at maskininnstillingene samsvarer med ønsket profil [citat:2].
Unøyaktighet i stanseposisjon Løs eller skadet stanseform, skiftende materialposisjon eller signalfeil i kontrollsystemet [sitat:4]. Stram til eller bytt ut stanseformen. Juster materialføringsanordninger. Kalibrer eller bytt ut sensorer i kontrollsystemet [sitat:4].

Tips for forebyggende vedlikehold

  • Regelmessig rengjøring: Hold matebanen, valsene og skjæreområdet fri for rusk og metallspon for å forhindre fastkjøring og slitasje [sitat:2].
  • Smøring: Sørg for at alle bevegelige deler, inkludert lagre, kjeder og girkasser, er tilstrekkelig smurt for å redusere friksjon og forhindre overoppheting [sitat:2].
  • Inspeksjon av slitedeler: Kontroller rutinemessig ruller, skjæreblader og stanser for tegn på slitasje eller skade, og skift dem ut proaktivt [citation:2][citation:6].
  • Kontroll av elektrisk system: Inspiser ledninger, koblinger og kontrollpaneler for tegn på skade eller løse koblinger. Sørg for at kjølevifter for elektriske skap fungerer [citation:2][citation:6].
  • Hydraulisk systemvedlikehold: For maskiner med hydrauliske systemer, sjekk væskenivåene regelmessig, inspiser for lekkasjer, og sørg for at pumper og ventiler fungerer som de skal [sitat:2][citat:8].

FAQ

Hva er den typiske produksjonshastigheten til en rulleformingsmaskin for kabelbrett?

Produksjonshastigheter kan variere betydelig basert på maskinens konfigurasjon og kompleksiteten til brettet som produseres. For standard solide eller perforerte kabelbakker opererer moderne maskiner vanligvis med linjehastigheter mellom 10 og 20 meter i minuttet [sitat:3][sitat:5]. Høyhastighetsmodeller eller de som produserer enklere profiler kan nå hastigheter på opptil 30 m/min [sitat:8]. Den effektive utgangen avhenger imidlertid også av faktorer som frekvensen av stanseoperasjoner og kuttelengden, som styres sømløst av det PLS-kontrollerte systemet for å opprettholde total effektivitet.

Hvordan velger jeg riktig materialtykkelsesområde for kabelbrettmaskinen min?

Den choice depends entirely on your target market and the types of cable trays you plan to manufacture.

  • Lett til middels bruk (0,5 mm - 1,5 mm): Egnet for kommersielle bygninger, kontorer og lette industrielle applikasjoner der skuffer støtter kommunikasjon og lavspentledninger [sitat:10].
  • Heavy Duty (1,5 mm - 3,0 mm): Nødvendig for industrianlegg, kraftproduksjonsanlegg og olje- og gassinstallasjoner der skuffer må støtte tunge strømkabler og tåle tøffe miljøer [sitat:3][sitat:5].

En allsidig maskin, slik som de som tilbys av erfarne produsenter, kan tilby en funksjon med to rekkevidde eller et justerbart system for å håndtere et bredere spekter av prosjekter [sitat:10].

Hva er de vanligste kvalitetsproblemene i rullformede kabelbakker, og hvordan kan jeg forhindre dem?

Den most frequent quality issues are inconsistent dimensions (like twisting or bowing) and inaccurate cut lengths or hole patterns. These are often caused by feiljustering av rullen, feil materialspenning eller slitt verktøy [sitat:2][sitat:4]. Forebygging innebærer en streng vedlikeholdsrutine: inspiser og juster rullene regelmessig, sørg for jevn spenning fra avrulleren til utløpsbordet, og hold skjære- og stanseverktøy skarpe og ordentlig sikret. Å investere i en maskin med et robust PLS-kontrollsystem bidrar også til å opprettholde konsistensen ved automatisk å overvåke og justere nøkkelparametere [sitat:3][sitat:10].

Kan en kabelbrettmaskin produsere forskjellige brettstørrelser (bredde og høyde)?

Ja, mange moderne rulleformingsmaskiner for kabelbrett er designet med tanke på fleksibilitet. De har ofte justerbare ruller eller hurtigskiftende verktøysystemer som lar operatører bytte mellom forskjellige profilbredder og -høyder med minimal nedetid [citation:5][citation:9]. Noen avanserte utkragede design kan få bredden justert automatisk via den elektroniske kontrolleren [sitat:7]. Justeringsområdet er imidlertid begrenset av maskinens originale design; for drastisk forskjellige størrelser, kan ekstra sett med ruller eller en annen linjekonfigurasjon være nødvendig.

Hvilken ettersalgsstøtte og garantier bør jeg forvente fra en produsent?

Anerkjente produsenter tilbyr vanligvis en omfattende støttepakke. Dette inkluderer vanligvis:

  • Garanti: En standard 1-års garanti som dekker deler og noen ganger service på stedet for kritiske feil [citation:3][citation:5][citation:10].
  • Installasjon og igangkjøring: Teknisk støtte for å hjelpe deg med å sette opp maskinen og få den til å gå på ditt anlegg.
  • Trening: Opplæring på stedet eller eksternt for dine operatører og vedlikeholdspersonell.
  • Tilgjengelighet av reservedeler: En lett tilgjengelig beholdning av kritiske reservedeler som ruller, kniver og elektriske komponenter.
  • Fjerndiagnostikk: Avanserte produsenter kan tilby ekstern støtte via internett-tilkoblede PLS-er for å feilsøke problemer i sanntid [sitat:3].

Det er alltid lurt å avklare disse punktene med produsenten, som f.eks Shanghai Sihua Precision Machinery Co., Ltd. , før du fullfører et kjøp.
