Rolleformingsmaskin for stående stativ: komponenter, profiler og kjøpsveiledning

Hva er en Rolleformingsmaskin for stående stativ ?

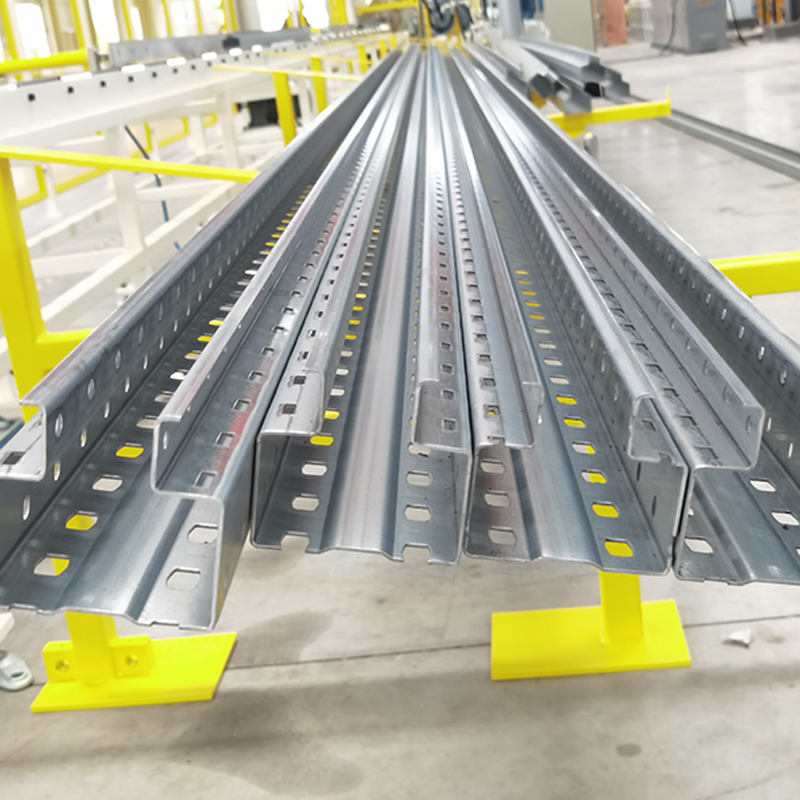

En rulleformingsmaskin for stående stativ er et kaldvalseformingssystem konstruert spesielt for å produsere de vertikale søyleprofilene som brukes i pallereoler, hyllesystemer og industrielle lagringsstrukturer. Disse stående søylene – typisk profiler med C-seksjon, åpen rygg eller boksprofiler med utstansede dråper eller runde hullmønstre med jevne mellomrom – er den strukturelle ryggraden i hvert reolsystem i et lager eller et distribusjonssenter. Å produsere dem med konsistent geometri, presis hullavstand og riktig materialtykkelse er ikke omsettelig: en enkelt stender utenom toleranse kompromitterer lastekapasiteten til et helt stativrom.

I motsetning til generelle rulleformingslinjer, integreres en stående stativmaskin pre-punching eller post-punching stasjoner direkte inn i formingssekvensen , og sikrer at dråpesporene, de runde hullene og festeåpningene som aksepterer bjelkekoblinger og avstivningskomponenter, er stemplet med nøyaktige stigningsintervaller langs hele lengden av hver stolpe som produseres. Kombinasjonen av forming og stansing i en enkelt omgang eliminerer sekundære operasjoner, reduserer håndteringsskader og oppnår gjennomstrømningshastigheter som separate operasjoner ikke kan matche.

Nøkkelkomponenter i en rulleformingslinje for stående stativ

En komplett stående rulleformingslinje er en sekvens av integrerte stasjoner, som hver utfører en spesifikk funksjon i materialtransformasjonen fra spolestrimmel til ferdig kolonneprofil. Å forstå hver stasjons rolle tydeliggjør hvor kvaliteten er innebygd – og hvor den kan kompromitteres av underspesifikasjoner.

Decoiler og rettetang

Spolen av galvanisert eller ferdigmalt stålstrimmel (typisk 1,5–3,0 mm tykkelse, 100–200 mm bredde) er montert på en hydraulisk decoiler som kontrollerer strimmelspenningen gjennom hele løpet. En motorisert rettetang med flere ruller fjerner spolesettet – krumningen indusert av viklingen – før stripen går inn i formingsstasjonene. Mangelfull retting på dette stadiet introduserer bue og vridning i den ferdige profilen som ikke kan korrigeres nedstrøms uten å skrape seksjonen.

Pre-punching Press

I de fleste loddrette stativlinjer blir dråpesporene og hjelpehullene stanset før formingen i stedet for etter, fordi flat stripe er mye lettere å stanse nøyaktig enn en formet C-seksjon. Forstansepressen bruker et servodrevet eller hydraulisk dysesett med stanser i herdet verktøystål plassert for å produsere det nøyaktige hullmønsteret spesifisert av stativdesignet. Nøyaktighet i stanseavstanden – vanligvis nødvendig innenfor ±0,5 mm over en stående lengde på 2400 mm – kontrolleres av et servomatingssystem som indekserer stripen med den programmerte hullavstanden før hvert trykkslag.

Roll Forming Mill

Formingsmøllen er maskinens kjerne, og består av en serie av sammenkoblede øvre og nedre valseverktøystasjoner montert på et stivt møllestativ. Hver stasjon bøyer stripen gradvis gjennom et lite vinkeltrinn - typisk 10–20° per passasje - inntil den endelige profilgeometrien er oppnådd. Stående stativprofiler krever 12 til 22 formingsstasjoner avhengig av profilkompleksitet, materialtykkelse og graden av arbeid herding stålet gjennomgår under formingen. Valseverktøyet er produsert av GCr15 eller D2 verktøystål, herdet til HRC 58–62, og slipt til tette toleranser for å opprettholde profilkonsistens over millioner av meter med produksjon.

Post-forming Punching eller Notching Station

Noen stående design krever ytterligere stanseoperasjoner etter forming – endehakk for feste av bunnplate, sekundære hullmønstre i banen eller preging for merkeidentifikasjon. Disse operasjonene utføres i en sekundær stansepresse plassert umiddelbart etter utgangen av formingsmøllen, mens profilen fortsatt støttes av linjens føringssystem, og forhindrer forvrengningen som ville oppstå hvis den formede seksjonen ble fjernet og matet inn i en separat presse.

Flyvende skjær eller kaldsag

Den ferdige profilen kuttes i lengde av enten en flygende saks (som skjærer mens den beveger seg med linjehastighet, noe som muliggjør høy gjennomstrømning uten å stoppe formingsprosessen) eller en kaldsag (som gir et renere, gratfritt kutt, men krever at linjen bremses ned for hver kuttesyklus). Stående lengder på 2 400–6 000 mm er vanlige; repeterbarhet på ±2 mm er standardforventningen for samsvar med produksjon av reoler.

PLS-kontrollsystem og HMI

Moderne stående stativlinjer styres av en PLS (typisk Siemens S7 eller Mitsubishi Q-serien) med en berøringsskjerm HMI som lagrer produktoppskrifter – stansestigning, hullmønster, kuttlengde og linjehastighetsparametere – for hver stående SKU i produktutvalget. Oppskriftsbasert drift reduserer overgangstiden til minutter for profilvarianter på samme verktøysett, og lagrer produksjonstall, feillogger og kvalitetsdata for sporbarhetsformål.

Produserte profiltyper og materialspesifikasjoner

Rolleformingsmaskiner for stående stativ er bygget rundt spesifikke profilverktøysett. De vanligste stående profilene i global reolproduksjon er:

Inndatamateriale er mest vanlig S350GD eller S420GD varmgalvanisert stålspole til EN 10346, med sinkbelegg klasse Z275 (totalt 275 g/m² på begge sider). Høyytelsesstålkvaliteter tillater tynnere spesifikasjoner for å oppnå tilsvarende lastekapasitet, noe som reduserer materialkostnaden per meter produsert stående - en betydelig faktor for produksjonsvolumene som er typiske for reolprodusenter.

Produksjonshastighet, omstilling og produksjonsplanlegging

Linjehastighet for forming av oppreist stativ styres primært av slaghastigheten for stansepressen i stedet for formingsmøllekapasiteten. Typiske produksjonsparametere for en godt spesifisert stående stativlinje er:

• Formingslinjehastighet: 15–40 m/min avhengig av profilkompleksitet og stansetetthet
• Netto utgang: 800–2500 meter ferdig oppreist per skift (8 timer), som tar hensyn til spolendringer, reseptbytte og planlagte stopp
• Tidspunkt for profilbytte: 2–4 timer for bytte av verktøysett (forskjellig profilbredde eller mål); under 10 minutter for en oppskriftsendring innenfor samme verktøysett (forskjellig lengde eller tonehøyde)
• Verktøyets levetid: 3–8 millioner meter per rullverktøysett før ny sliping er nødvendig, avhengig av materialets hardhet og sinkbeleggets slipeevne

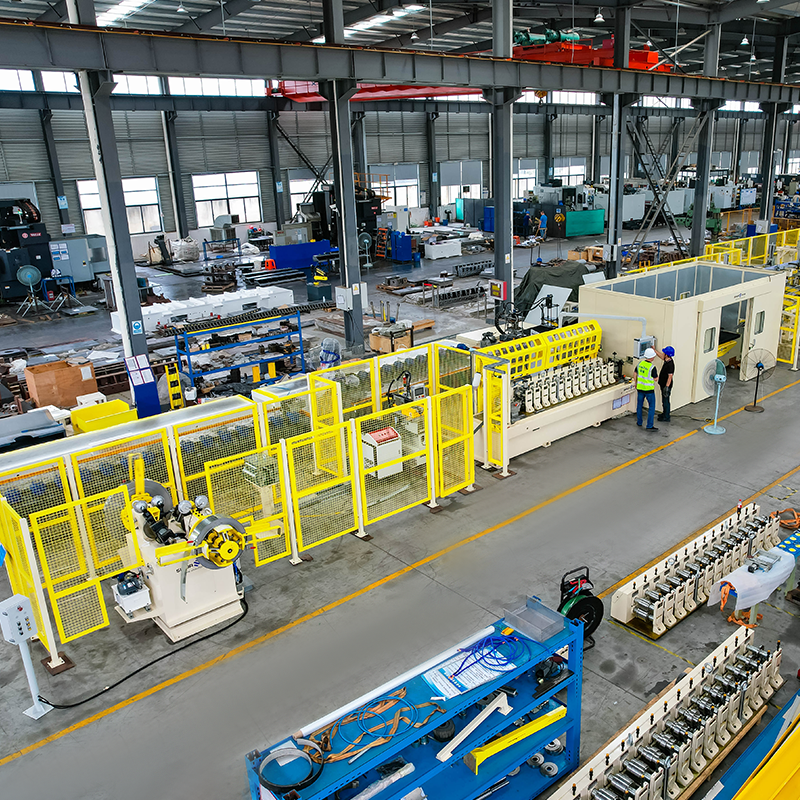

For produsenter som produserer flere stående SKU-er, kan et hurtigskiftende verktøykassettsystem – der et helt sett med formingsvalser er forhåndsmontert på en flyttbar kassett og byttes ut som en enhet – redusere profilbytte til under 30 minutter, noe som betydelig forbedrer utstyrsutnyttelsen på produksjonsplaner for blandede produkter.

Kvalitetskontroll og samsvar for stående produksjon

Pallereoler er konstruksjonskomponenter som dekkes av internasjonale sikkerhetsstandarder. Produksjonskvaliteten må være beviselig kontrollert og dokumentert for å oppfylle disse kravene:

• EN 15512 (Europa) og RMI ANSI MH16.1 (Nord-Amerika) styrer den strukturelle design- og testkravene for justerbare pallereoler. Stående produsenter må demonstrere gjennom testing at profilene deres oppnår den nominelle seksjonsmodulen, treghetsmomentet og knekkmotstandsverdiene som brukes i beregninger av stativdesign.
• Hullposisjonstoleranse: Dråpesporposisjonen må holdes innenfor ±0,5 mm fra nominell stigning for å sikre bjelkekoblingen på tvers av forskjellige stativhøyder og fra forskjellige produksjonspartier. Dette krever regelmessig måling underveis ved bruk av pitch-check-maler mot referansestandarder.
• Profildimensjonal inspeksjon: Bredde, dybde, flensvinkel og bue/vri-målinger bør tas ved starten av hver spole og minimum hver 500 meter av produksjonen, med resultater registrert mot toleransegrenser definert i produktets produksjonsspesifikasjon.
• Materialsporbarhet: Hvert produksjonsparti skal kunne spores til det innkommende stålspiral-sertifikatet, noe som muliggjør undersøkelse av feltfeil og demonstrere due diligence overfor sluttkunder og reguleringsorganer.

Spesifisering av en rulleformingsmaskin for stående stativ: Nøkkelspørsmål å stille

Å velge en rulleformingsmaskin for stående stativ er en kapitalinvestering typisk i området $150 000–$600 000 USD avhengig av automatiseringsnivå, stansekapasitet og kontrollspesifikasjon. Følgende spørsmål skiller seriøse leverandører fra de som tilbyr overfladisk likt, men underkonstruert utstyr:

• Hva er stansepressens tonnasje, og hva er det maksimale samtidige stansearealet? Tette dråpemønstre krever høyere tonnasje enn pressens nominelle kapasitet kan tilsi når alle slag avfyres samtidig.
• Hvilket rulleverktøy og hvilken hardhet er standard, og hva er den garanterte levetiden? En anerkjent produsent vil oppgi et minimumstall for meter per maling og tilbakeføre det med en garantiperiode.
• Hvilke PLS- og HMI-merker brukes, og er lokal service og reservedeler tilgjengelig i ditt land? En linje kontrollert av et ukjent innenlandsk PLS-merke kan være vanskelig og kostbart å vedlikeholde utenfor produsentens hjemmemarked.
• Kan linjen demonstreres som kjører din spesifikke profil med nominell hastighet før aksept? Enhver anerkjent maskinbygger vil akseptere fabrikkgodkjenningstesting (FAT) mot avtalte kvalitets- og hastighetskriterier som betalingsbetingelse.
• Hvilken igangkjøringsstøtte, operatøropplæring og reservedelspakke er inkludert? En rulleformingslinje som kommer uten tilstrekkelig igangkjøringsstøtte og et førsteårs reservedelssett vil koste betydelig mer i tapt produksjon enn forskjellen mellom et budsjett og et godt støttet maskinkjøp.

En rulleformingsmaskin for stående stativ er til syvende og sist bare så god som konsistensen til profilene den produserer ved vedvarende produksjonshastigheter. Å spesifisere den strengt i forhold til dimensjonstoleranse, verktøylevetid og kontrollsystemstandarder – i stedet for på kjøpesummen alene – er den viktigste enkeltavgjørelsen en reolprodusent tar når de setter opp eller oppgraderer en produksjonslinje.
