Rolleformingsmaskin for metallplater: hvordan den fungerer, typer og kjøpsveiledning

Hva er en metallplate Rullformingsmaskin ?

En rulleformingsmaskin for metallplater er et kontinuerlig kaldformingssystem som gradvis former en flat metallspole til en spesifikk tverrsnittsprofil ved å føre den gjennom en rekke sammenkoblede valsestasjoner. Hver stasjon bøyer metallstripen trinnvis - vanligvis med noen få grader per pass - til ønsket geometri er oppnådd ved utgangsenden av maskinen. Prosessen krever ingen oppvarming, og er helt avhengig av de mekaniske egenskapene til metallet og presisjonen til verktøyet for å produsere konsistente, dimensjonalt nøyaktige profiler ved høy hastighet.

Valseforming er en av de mest effektive metallbearbeidingsprosessene som er tilgjengelige for å produsere lange, jevne profiler i store volumer. En enkelt produksjonslinje kan behandle 10 til 100 meter ferdig profil per minutt , avhengig av materialtykkelse, profilkompleksitet og avskjæringsmetode. Fordi prosessen er kontinuerlig og verktøyet er fast, er dimensjonskonsistensen ekstremt høy – ​​profiltverrsnitt holdes til stramme toleranser over løp på tusenvis av meter med minimal operatørinngrep.

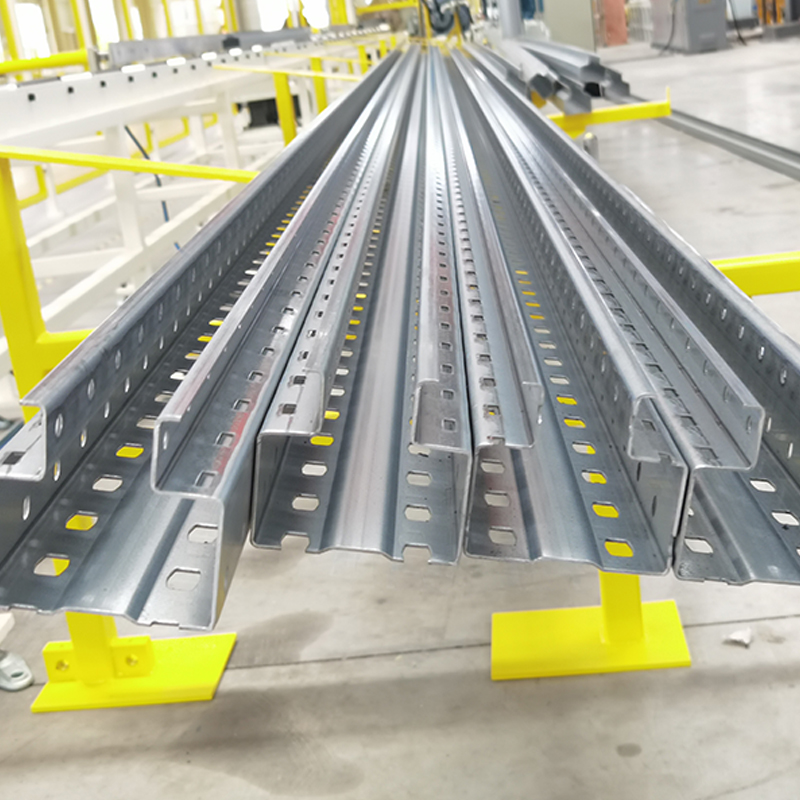

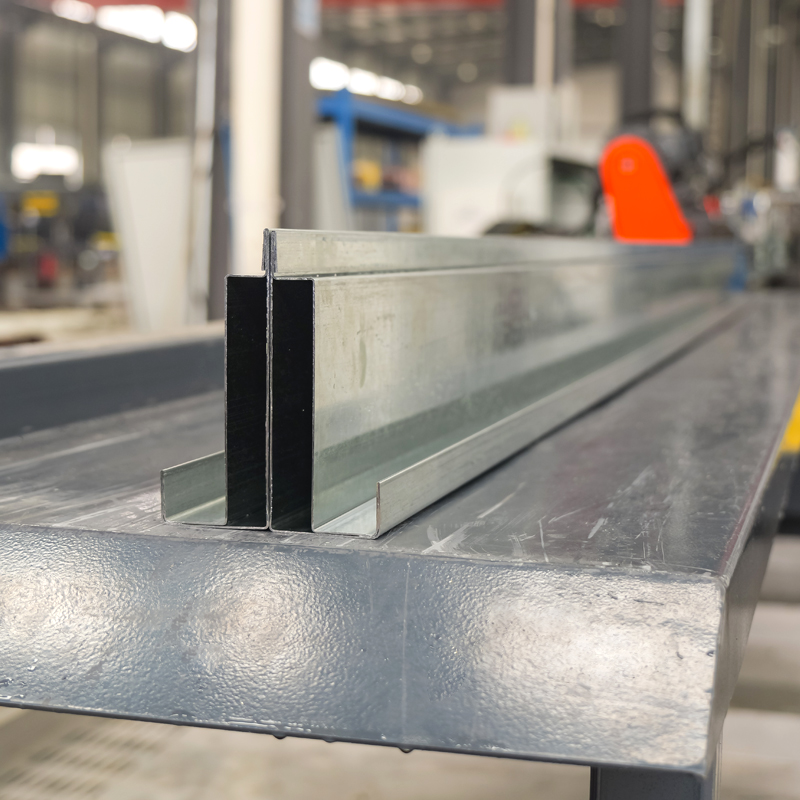

Rolleformingsmaskiner for metallplater brukes til å produsere strukturelle seksjoner, tak- og kledningspaneler, dør- og vindusrammer, reoler og hyller, bildeler, monteringsskinner for solcellepaneler, kabelbakker og hundrevis av andre profiler på tvers av konstruksjon, produksjon og infrastruktur over hele verden.

Hvordan en rulleformingsmaskin fungerer: Prosessen trinn for trinn

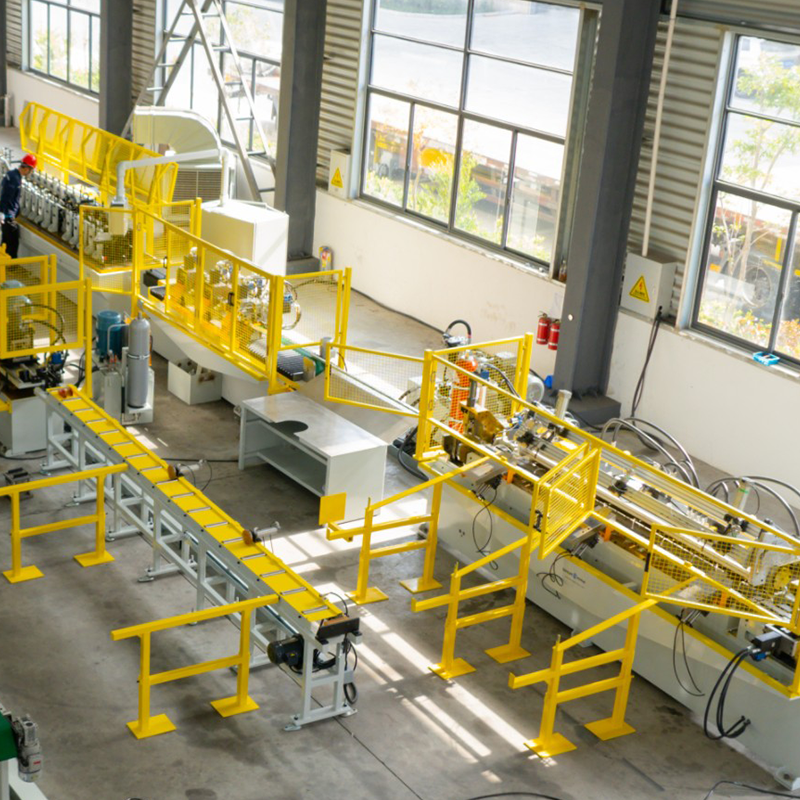

Å forstå rulleformingsprosessen hjelper deg med å velge riktig maskinkonfigurasjon og verktøy for en spesifikk applikasjon. En komplett produksjonslinje består av flere integrerte stasjoner som tar metallet fra råcoil til ferdig, tilskåret profil.

1. Decoiler

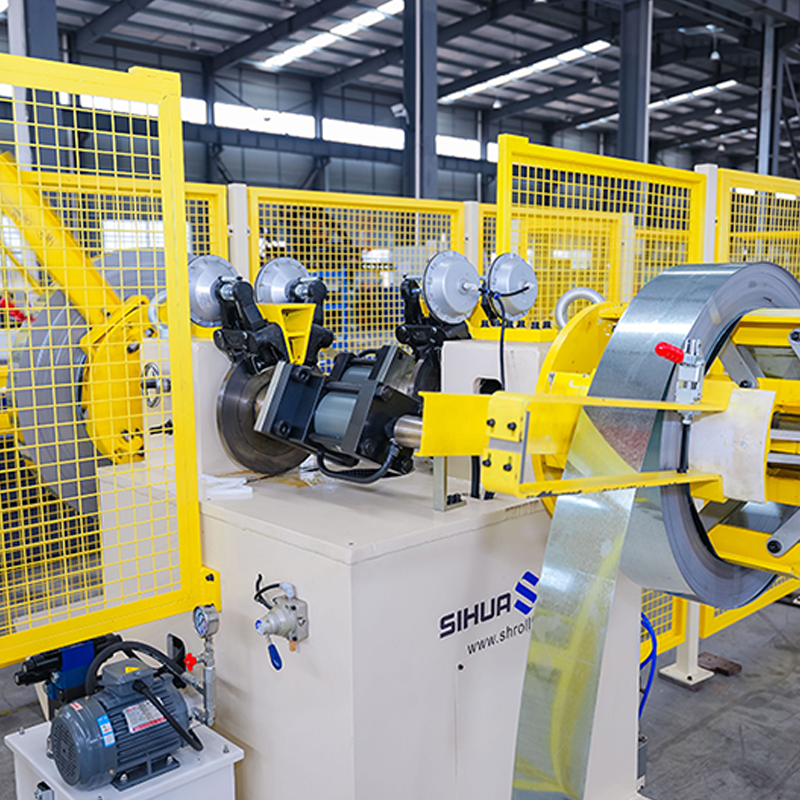

Prosessen begynner ved decoileren, som holder og mater metallspolen. En dor utvider seg inne i spolens kjerne for å gripe den sikkert, og decoileren roterer for å utbetale strimmel med en kontrollert hastighet. Decoilere er vurdert etter spolevektkapasitet - vanligvis 3 til 15 tonn for industrilinjer - og kan være motoriserte (drevet decoiler) eller passive, der strimmelspenningen fra formingslinjen driver utspolen.

2. Rettetang / Leveler

Kveilet metall har gjenværende krumning (spolesett) og kan bære armbrøst- eller kantbølgedefekter fra viklingsprosessen. En multi-roll rettetang fjerner disse flathetsdefektene før formingen begynner – avgjørende for å oppnå konsistent profilgeometri, spesielt ved rulleforming av takplater der panelflathet direkte påvirker værtetthet og visuelle utseende.

3. Pre-Punching Press (valgfritt)

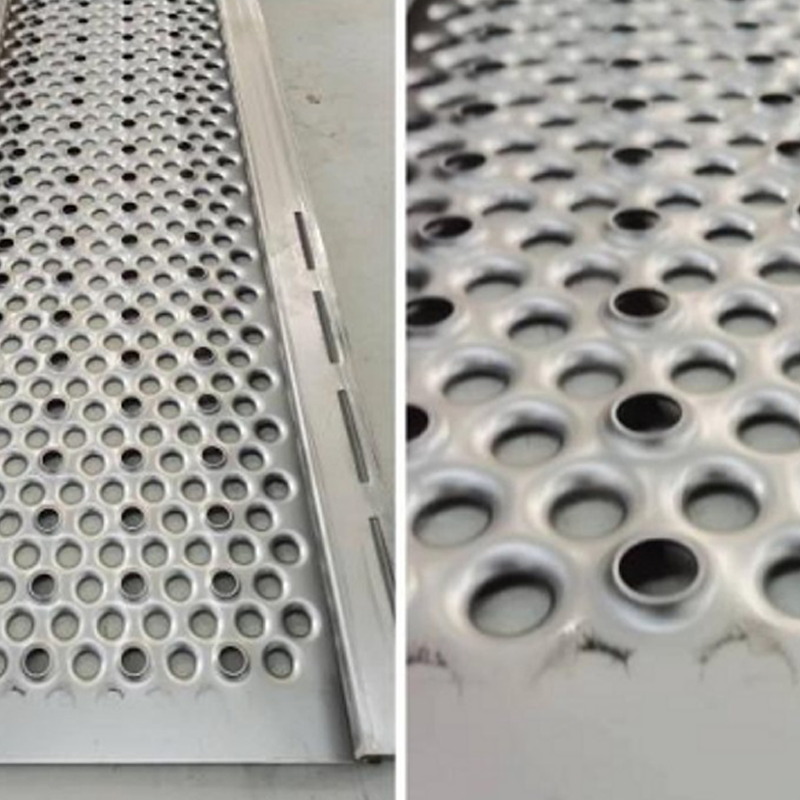

Mange rulleformingslinjer inneholder en servodrevet stansepresse før formingsstasjonene for å legge til hull, slisser eller preginger til den flate stripen mens den fortsatt er lett tilgjengelig. Pre-stansing foretrekkes fremfor post-forming stansing for funksjoner som må være nøyaktig plassert i forhold til den formede geometrien.

4. Rullformingsstasjoner

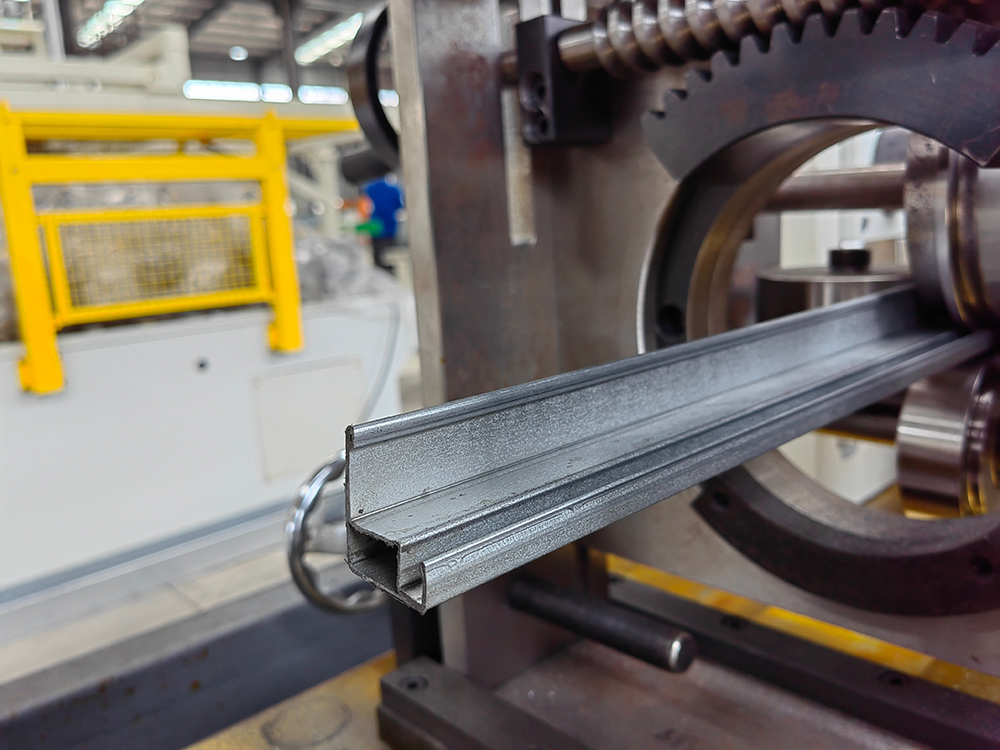

Kjernen i maskinen er valseformingsmøllen - en lineær rekke formingsstativer, som hver inneholder et par nøyaktig maskinerte valser montert på horisontale aksler. De øvre og nedre valsene er profilert for å matche strimmelgeometrien på det spesifikke stadiet av formingssekvensen. Når stripen passerer gjennom hver påfølgende stasjon, bøyes tverrsnittet gradvis nærmere sin endelige form. Antall stasjoner som kreves avhenger av profilkompleksitet, materialtykkelse, flytestyrke og den totale bøyevinkelen — enkle profiler kan kreve så få som 8 stasjoner, mens komplekse arkitektoniske seksjoner kan kreve 24 eller mer.

5. Stansing eller hakk etter forming (valgfritt)

Funksjoner som er lettere å legge til etter forming - for eksempel endehakk, hjørneklemmer eller hull i spesifikke flensposisjoner - legges til på en postformingsstasjon integrert i linjen, tidsbestemt av en koder for å skyte på presise strimmelposisjoner.

6. Avskjæringssystem

Ved utgangsenden av linjen skiller et avskjæringssystem den kontinuerlige profilen i individuelle lengder. To hovedtyper brukes: a flygende cut-off terning , som akselererer for å matche linjehastigheten, kutter og trekker seg deretter tilbake – noe som tillater fullstendig kontinuerlig produksjon uten å stoppe stripen – og et stopp-og-skjær (pre-cut) system, som stopper stripen kort for å kutte. Flyvende avskjæringssystemer er standard på høyhastighetslinjer og de som produserer lange paneler der stopp og omstart vil redusere gjennomstrømming og overflatekvalitet.

7. Utløpt bord og stabling

Ferdige profiler går ut på et utløpsbord og samles opp manuelt eller av automatiserte stablesystemer. Takplater og lange konstruksjonsdeler krever forsiktig håndtering for å unngå overflateriper og profilforvrengning under stabling og transportklargjøring.

Takplaterulleformingsmaskiner: typer og profiler

Tak- og kledningssektoren er et av de største sluttmarkedene for rulleformingsteknologi. A rulleformingsmaskin for takplater er konfigurert spesifikt for å produsere tak- og veggkledningsprofiler fra ferdigmalt eller galvanisert stål, aluminium eller kobberspiral. Disse maskinene må produsere paneler som er flate, dimensjonskonsistente og fri for overflatedefekter over lengder som kan nå 12 meter eller mer – krav som stiller høye krav til maskinens stivhet, rulleoppretting og materialhåndtering.

Korrugerte takplatemaskiner

Bølgeplatemaskiner produserer den klassiske sinusformede bølgeprofilen som brukes i landbruks-, industri- og boligtak. Det korrugerte mønsteret er en av de enklere rulleformingsgeometriene, som krever relativt få stasjoner, og disse maskinene er blant de mest produserte og kostnadsmessige på takutstyrsmarkedet. Standard korrugerte profiler produseres i ståltykkelser fra 0,25 mm til 0,8 mm ved linjehastigheter på 25–45 m/min.

Trapesformede / IBR-profilmaskiner

Trapesformede takprofiler – inkludert de mye brukte IBR (Inverted Box Rib) og R-panelprofiler – har flate panner og kantede ribber som gir overlegen bæreevne og vanndrenering sammenlignet med korrugerte plater. Disse profilene er standard i kommersiell og industriell taktekking på tvers av de fleste markeder. Den mer komplekse geometrien krever flere formingsstasjoner enn korrugerte maskiner, og presis ribbegeometri er avgjørende for korrekt panelforrigling ved installasjon.

Maskiner med stående sømtakpanel

Stående søm er et førsteklasses arkitektonisk taksystem der paneler låses sammen via hevede vertikale sømmer, og eliminerer synlige festemidler helt. Stående sømrullformingsmaskiner produserer paneler med oppovervendte ben som er mekanisk sydd sammen på taket, og skaper en ren, vanntett skjøt. Disse maskinene krever svært høy formingspresisjon - sømgeometri må være nøyaktig for at mekaniske sømverktøy skal fungere riktig - og kjører vanligvis med lavere hastigheter enn korrugerte eller trapesformede linjer. Stående sømlinjer er ofte utformet som bærbare eller stedsdannende systemer som kan transporteres til byggeplassen og produsere paneler til nøyaktig ønsket lengde på stedet, noe som eliminerer behovet for feltskjæring og reduserer avfall.

Sandwich panel linjer

Sandwichpanellinjer kombinerer to rulleformingsstasjoner - en for det ytre overflatearket og en for den indre foringen - med et kjerneinjeksjons- eller lamineringstrinn i mellom. Resultatet er et komposittpanel med en isolerende skum- eller mineralullkjerne bundet mellom to formede metallskinn. Sandwichpaneler brukes mye i kjølelager, kommersiell konstruksjon og industrielle bygningskonvolutter der termisk ytelse og installasjonshastighet er prioritert.

Materialer behandlet av rulleformingsmaskiner for metallplater

Rulleformingsmaskiner kan behandle et bredt spekter av metaller, forutsatt at materialet har tilstrekkelig duktilitet til å gjennomgå kaldbøying uten sprekker og konsistente mekaniske egenskaper over spolebredden. De mest bearbeidede materialene er:

• Galvanisert stål (varm- og elektrogalvanisert): Det dominerende materialet for taktekking og konstruksjonsprofiler. Sinkbelegg gir korrosjonsbeskyttelse; standard belegg varierer fra Z100 til Z275 g/m². Tykkelsen for takbelegg er typisk 0,25–1,2 mm; konstruksjonsprofiler bruker 1,0–4,0 mm.
• Ferdiglakkert stål (PPGI/PPGL): Galvanisert stål med et fabrikkpåført organisk belegg (polyester, PVDF eller SMP) på en eller begge sider. Ferdigmalt spiral eliminerer behovet for postforming maling og er standardmaterialet for farget tak og arkitektonisk kledning. Malingssystemet må være fleksibelt nok til å tåle bøyedeformasjonen uten å sprekke eller flasse.
• Aluminium: Brukes der lett vekt og naturlig korrosjonsbestandighet er prioritert. Aluminiumslegeringer 1100, 3003 og 5052 er vanlige i tak- og kledningsapplikasjoner. Aluminium krever modifisert rullegeometri og redusert linjehastighet sammenlignet med stål på grunn av dets forskjellige tilbakefjæringsegenskaper.
• Rustfritt stål: Brukes til hygieniske, kjemikaliebestandige eller svært korrosive miljøer. Rustfritt arbeidsherder raskt under forming, og krever flere formingsstasjoner og mer robust verktøy enn bløtt stål med tilsvarende tykkelse.
• Kobber og sink: Brukes i førsteklasses arkitektonisk taktekking og kledning. Disse materialene er mykere og krever forsiktig håndtering for å unngå skader på overflaten fra valsene - valsens overflatefinish og kontakttrykk er kritiske.
• Høyfast stål (HSS / AHSS): Brukes i økende grad for strukturelle seksjoner og bilprofiler der styrke-til-vekt-forhold er kritisk. Høyfast stål krever betydelig mer formingskraft og flere stasjoner for å håndtere tilbakefjæring, og verktøyslitasjen er høyere enn for bløtt stål.

Nøkkelspesifikasjoner å vurdere når du velger en rulleformingsmaskin

Å kjøpe en rulleformingsmaskin for metallplater er en betydelig kapitalinvestering. Evaluering av følgende spesifikasjoner sikrer at maskinen er tilpasset både gjeldende produksjonskrav og overskuelige fremtidige behov.

1. Materialtykkelsesområde: Bekreft at maskinens formingskapasitet dekker hele spekteret av materialmålere du har tenkt å kjøre, inkludert eventuell fremtidig utvidelse. En maskin som er klassifisert for 0,3–1,0 mm stål kan ikke skyves til 1,5 mm uten å skade verktøy og aksler.
2. Profilbredde og båndbreddekapasitet: Maskinens maksimale spolebredde og formingsbredde må passe til den bredeste profilen i produktutvalget ditt, med hensyn til kantklipp der det er aktuelt.
3. Antall formingsstasjoner: Må være tilstrekkelig for profilens kompleksitet og materialets flytegrense. Underdrevet verktøy med for få stasjoner gir tilbakeslag, dimensjonsfeil og overflatemerking.
4. Linjehastighet: Uttrykt i meter per minutt. Høyere hastighet øker gjennomstrømningen, men krever mer robuste avskjæringssystemer, bedre strimmelkontroll og mer presis spolemating. Kontroller at den nominelle hastigheten er oppnåelig ved designmaterialetykkelsen, ikke bare ved minimumsmåler.

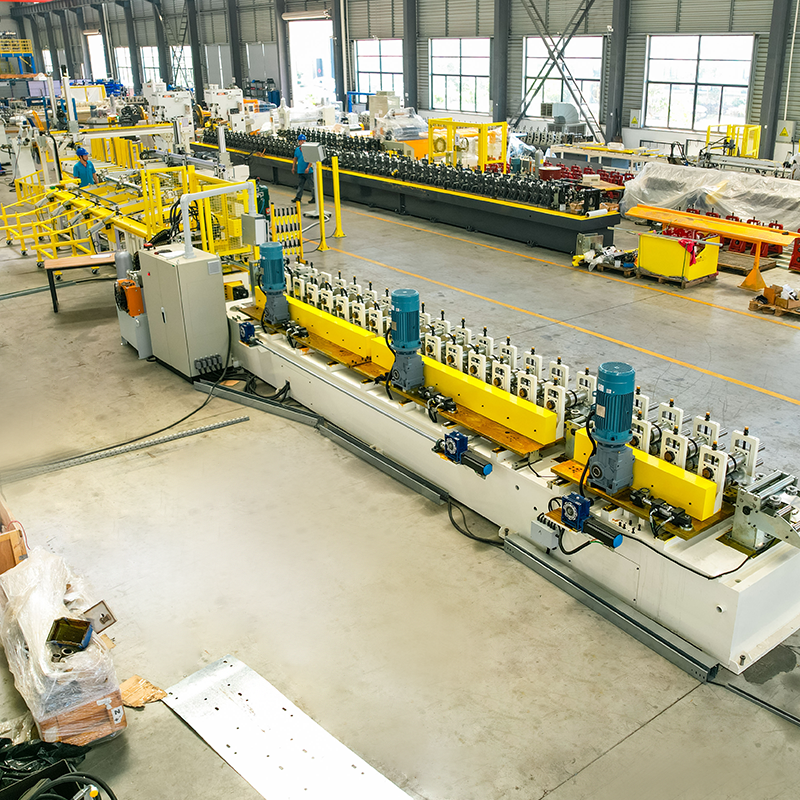

5. Drivsystem: Kjededrevne stativer er kostnadseffektive og robuste, men tilbyr mindre presis hastighetskontroll enn individuelle servodrevne stativer. Moderne høyhastighets- og multiprofillinjer bruker i økende grad servodrev for hvert stativ, noe som muliggjør digital kontroll av formingsparametere.
6. Verktøymateriale og hardhet: Rullformingsverktøy er vanligvis laget av D2 eller Cr12MoV verktøystål, varmebehandlet til 58–62 HRC. Høyere hardhet forlenger verktøyets levetid, men øker sprøheten - riktig spesifikasjon avhenger av materialtype og produksjonsvolum.
7. Kontrollsystem: Moderne rulleformingslinjer bruker PLS-basert kontroll med HMI-berøringsskjermgrensesnitt, lengdebasert avskjæringskontroll via koder og produksjonsdatalogging. Bekreft kompatibilitet med anleggets strømforsyningsstandarder og tilgjengelig operatørferdighetsnivå.
8. Ettersalgsstøtte og tilgjengelighet av reservedeler: Verktøy, lagre, aksler og avskårne blader er slitasjeartikler som krever periodisk utskifting. Bekreft at produsenten eller deres lokale representant har kritiske reservedeler på lager og kan gi teknisk støtte innen en akseptabel responstid.

Fordeler med rulleforming fremfor alternative metallformingsprosesser

Rulleforming konkurrerer med kantpress, ekstrudering og stempling for å produsere formede metallprofiler. Dens fordeler blir avgjørende i spesifikke produksjonsscenarier:

• Høyvolums produksjonseffektivitet: Når den er satt opp, produserer en rulleformingslinje ferdige profiler kontinuerlig med minimalt med arbeid. Produksjonskostnadene per enhet synker raskt med volumet på en måte som kantpressebøyning - som krever individuell håndtering av hvert stykke - ikke kan matche.
• Ubegrenset profillengde: Rulleforming produserer profiler av hvilken som helst lengde som bare begrenses av spoletilførselen, mens kantpressing begrenses av lengde på pressebunn og håndteringskapasitet. Dette er kritisk for taktekking og konstruksjonsapplikasjoner som krever paneler eller seksjoner lengre enn 6–8 meter.
• Overlegen overflatefinish: Kaldformingsprosessen og kontrollert valsekontakt bevarer ferdigmalte og polerte overflater bedre enn stanse- eller varmformingsprosesser, noe som gjør valseforming til den foretrukne metoden for ferdigbearbeidede materialer.
• Konsekvente toleranser i skala: Fast verktøygeometri produserer det samme tverrsnittet gjennom en produksjonsserie, og oppnår dimensjonskonsistens som manuelle kantpresseoperasjoner ikke kan replikeres pålitelig over tusenvis av deler.
• Integrasjon av sekundære operasjoner: Stansing, preging, hakk og avskjæring kan alle integreres i en enkelt rulleformingslinje, noe som eliminerer sekundær håndtering og reduserer total produksjonstid og arbeidskostnad.
